型号：安科瑞AGF-AE-D/200
产品价格： 630 采购度：532 发布时间：2021/1/26 15:33:09
仪器产地：中国大陆 所属地区：上海 上海市

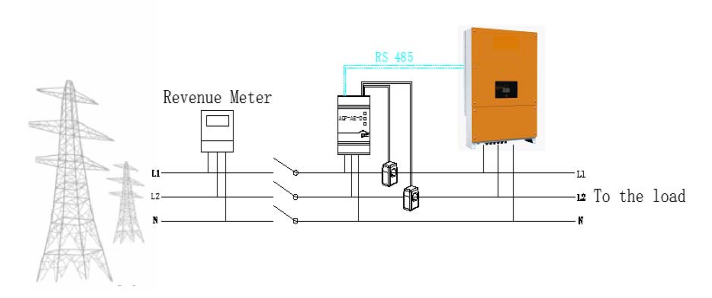

简要描述： 在单逆变器系统中，仪表直接与逆变器相连。如果您的变频器有个内置的收入等表（RGM；该变频器被称为收入等变频器），您可以在 RGM 的同总线上连接个外部仪表。
产品简介
在单逆变器系统中，仪表直接与逆变器相连。如果您的变频器有个内置的收入等表（RGM；该变频器被称为收入等变频器），您可以在 RGM 的同总线上连接个外部仪表。
2 仪表安装
安装说明应说明所用的国家电气规范、ANSI/NFPA 70 接线方法。
2.1 安装指南
仪表通过 RS485 与变频器相连。
交流电线规格：1.3 至 2.0 mm 直径/22-18 AWG 绞合线，600 V，THHN、MTW 或 THWN 型。
RS485 接线规格：
电缆类型：至少 3 线屏蔽双绞线（可使用 4 线电缆）
导线截面积：0.32-0.81 mm 2/24-18 AWG（可使用 5 类电缆）
仪表消耗 10-30 毫安，因此任何开关、断路器、保险丝和/或断路器的额定值由线规、电源电压和所需的电流中断额定值决定。
开关、断路器或断路器必须位于仪表附近且易于操作。
使用额定电流小于等于 20A 的断路器或保险丝。
当监测多条线路时，使用分组断路器。
断路器或保险丝必须保护标有 L1 和 L2 的电源端子。在少数中性点有过电流保护的情况下，过电流保护装置必须同时中断中性点和不接地导体。
电路保护/断开系统必须符合所有国家和地方电气规范。

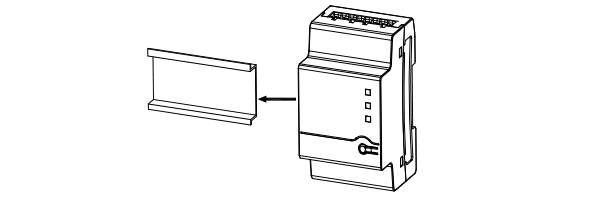

安装结构
连接仪表：

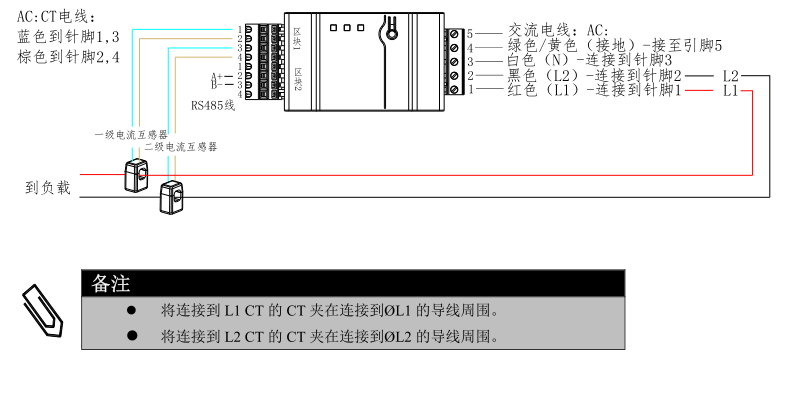

如果要将仪表连接到变频器，请参阅下面的连接图

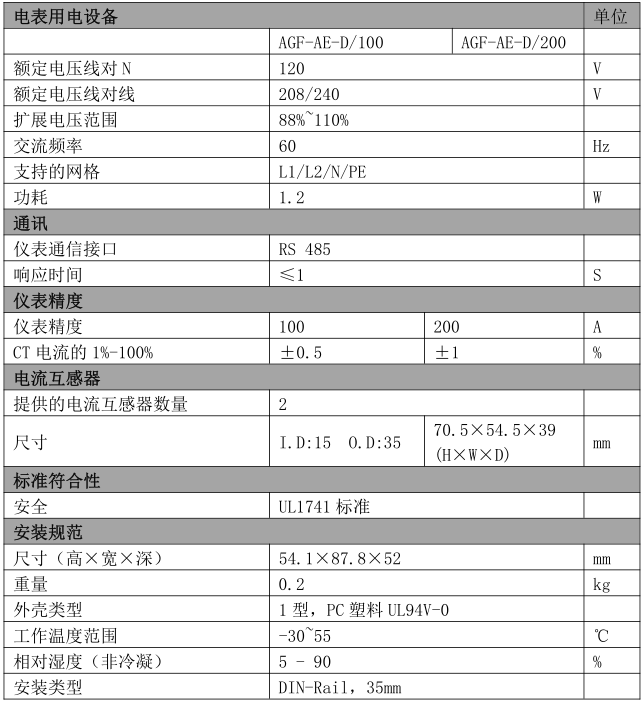

仪表技术规范

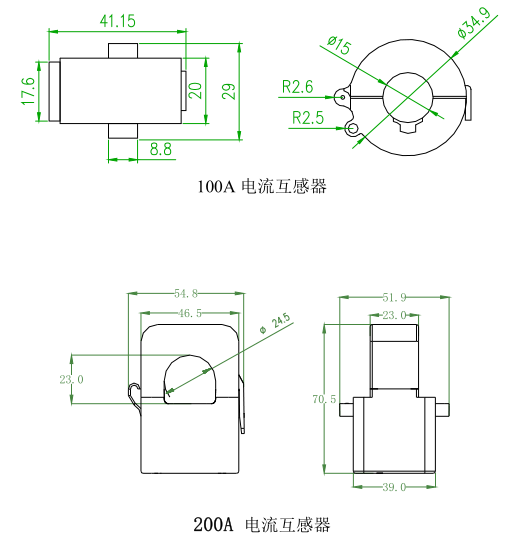

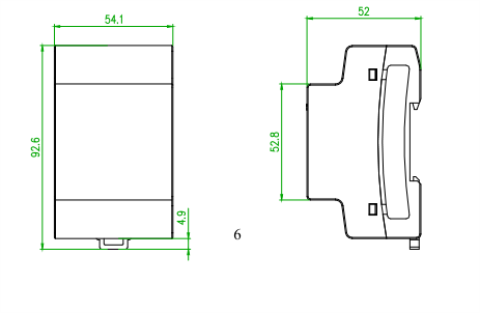

外形尺寸
